（一） 工作原理：

液壓管系清潔循環裝置工作時，液壓油通過液壓泵輸入到設備的儲油箱內。當液壓系統需要高壓清洗時，在輸油液壓泵的作用下高壓泵入液壓系統，對液壓系統及管路進行沖洗，使管線和系統里的銹斑和機械雜質隨油液排除。沖洗的污油通過回程管路進入精密過濾器，濾掉油液里的機械雜質，然后送入到設備的儲油箱里等待下一次系統清洗。

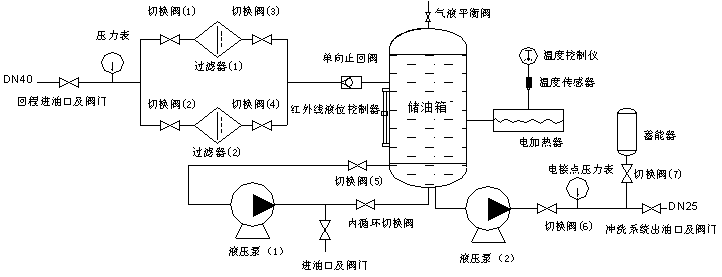

（二） 工作原理圖：
