1. 用途：

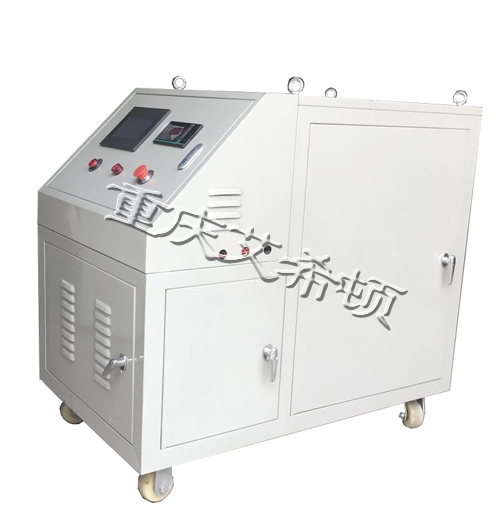

ZZC系列真空抽油機是本公司針對潤滑油、電氣絕緣油等各類礦植物液態油需要過濾雜質和真空抽油而研制生產。
ZZC系列真空抽油機已廣泛用于電廠、電站、油庫、工礦企業對汽、柴油機油、機械油、液壓油、壓縮機油、透平油、絕緣油等及其它液態潤滑油中的機械雜質過濾及真空抽油。
2. 性能特點：
本機輕便靈活、攜帶操作方便。不用濾紙、不污染場地；精密的過濾系統，能濾除各類油中的機械雜質，又能滿足遠距離、高揚程的加油、抽油使用。對用油量不大的汽油機、油開關、互感器、壓縮機、冷凍機、機床等設備進行換油及過濾雜質更方便實用。

3. 工作原理：
開啟真空泵,當真空度達到-0.065～-0.095Mpa時, 即可將抽油槍插入機器油箱中。真空度控制范圍-0.07±0.02Mpa（客戶設定），高于此真空度時，設備自動停機保證不形成倒灌;低于該真空度時，設備自動啟動,對機組抽真空。在真空負壓的情況下，機油通過強磁過濾器濾除油中的大的金屬顆粒后被吸入真空塔，其貯存量可從液位計觀測。
真空塔內的油液通過輸油油泵將油液泵入干凈的油桶，當油位達到一定位置后關閉輸油油泵，從而達到輸油的功能。
4. 工作流程圖：


5. 技術參數：

6. 設備主要配置
ZZC系列真空抽油機是由強磁過濾器、輸油油泵、真空泵、真空塔、電磁閥、單向止回閥、不銹鋼球閥等組成。這些設備和單元直接影響著凈油質量和注油的效率。
6.1 輸油油泵
油泵選用河北泊頭齒輪泵總廠生產的產品，具有運轉平穩、齒面無磨損，無困液現象，噪音低，壽命長，效率高，免維護等優點。該泵擺脫了傳統設計的束縛，使得齒輪泵在設計、生產和使用上進入了一個新的領域。且泵上設有安全閥作為超載保護，安全閥全回流壓力為泵額定排出壓力的1.5倍。
6.2 強磁過濾器
強磁過濾器由罐體、導磁性金屬網、不銹鋼閥門及進出油管線組成。為了強化脫除機油中金屬磨削的目的，在罐內加裝永久性磁鐵，它的優點是：機油通過強磁過濾后，濾除有害的金屬顆粒和大的機械雜質。該過濾器終生免更換，如有堵塞，可取出自行清洗，操作方便。
強磁過濾器配置精度為200目。
6.3 真空塔
真空塔主要是用來抽真空貯存油液，抽入的油液貯存到油箱中。真空塔容積100L；真空塔有效容積70 L。
6.4 浮球式液位控制器
高靈敏的浮球式液位控制系統，能自動控制真空塔的油位，使操作簡單，性能安全可靠。真正達到人機分離的理想工作狀態。
6.5 真空泵、單向止回閥
用于抽真空的功能。具有高真空，大抽速和特點。
6.6 真空壓力傳感器

6.7 電控系統
所有的電器元件留接線端子，方便客戶與現場生產線上的PLC連接，通過生產線上的PLC來控制設備的工作。
6.8 外觀設計
1) 整機采用全封閉結構形式，外形美觀。
2) 機體裝備質量完整無損，連接無松動，焊接部位無焊瘤、毛刺、銹斑。
3) 機體外部油漆通過四次工藝完成：酸洗（除銹）、氮化（防銹）、噴塑、烘烤。
4) 機體內部通過三次工藝完成：磷化、鈍化、采用德國聚胺脂均勻進行內部涂層。防止內部氧化導致油中金屬粒子增加，從而保證油液不被系統內部污染。
